Lab 5 & 6: Grafy przekątniowe

W ramach laboratorium należy zaimplementować rozpoznawanie grafów przekątniowych i przedziałowych oraz rozwiązywanie dla tej klasy grafów pewnych problemów obliczeniowych. Algorytmy, które zostaną do tego wykorzystane są opisane w następującym artykule:

M. Habib, R. McConnell, C. Paul, L. Viennot Lex-BFS and partition refinement, with applications to transitive orientation, interval graph recognition and consecutive ones testing (tekst artykułu)

Zadanie 1

Dany jest graf nieskierowany G = (V,E). Graf G nazywamy grafem przekątniowych (chordal), jeśli nie istnieje w nim żaden cykl długości większej niż 3, w którym żadne dwa wierzchołki nie są połączone krawędzią nie należącą do cyklu (taki cykl nazywany jest czasem dziurą – graph hole).

Zaimplementuj algorytm sprawdzający, czy zadany graf G jest grafem przekątniowym. Należy wykorzystać w tym celu algorytm LexBFS opisany w dalszej części konspektu, oraz następującą alternatywną definicję grafu przekątniowego:

G jest przekątniowy wtedy i tylko wtedy gdy można uszeregować jego wierzchołki w ciąg v1, v2, …, vn taki, że każdy wierzchołek vi wraz ze swoimi sąsiadami którzy występują w tym ciągu przed vi tworzą klikę (graf pełny). Takie uporządkowanie wierzchołków nazywamy kolejnością idealnej eliminacji (perfect elimination ordering – PEO).

Wskazówka

Można pokazać, że dla grafu przekątniowego algorytm LexBFS odwiedza wierzchołki w kolejności PEO. Aby więc sprawdzić, czy graf jest przekątniowy, wystarczy sprawdzić czy ciąg wierzchołków zwrócony przez algorytm LexBFS spełnia definicję PEO (opis jak to zrobić w dalszej części konspektu).

Zadanie 2

Dany jest graf przekątniowy G = (V,E). Zaimplementuj algorytm znajdujący rozmiar największej kliki w G.

Wskazówka

Dla grafu przekątniowego kolejność wierzchołków zwrócona przez LexBFS gwarantuje, że dla każdego wierzchołka v zbiór RN(v) + {v} jest kliką (sekcja “Kolejność idealnej eliminacji” niżej). Niech K będzie największą kliką w grafie, a v jej wierzchołkiem odwiedzonym przez LexBFS jako ostatni. Wówczas wszystkie pozostałe wierzchołki K zostały już odwiedzone i są sąsiadami v, zatem K jest podzbiorem RN(v) + {v}. Ponadto, jako że cały zbiór RN(v) + {v} jest kliką i jest rozmiaru co najmniej takiego jak K, to musi być równy K, czyli K = RN(v) + {v}. Stąd, w celu znalezienia największej kliki w grafie przekątniowym wystarczy wziąć największy ze zbiorów RN(v) + {v}.

Zadanie 3

Dany jest nieskierowany graf przekątniowy G = (V,E). Kolorowanie grafu G to przyporządkowanie każdemu wierzchołkowi koloru tak, by wierzchołki sąsiadujące ze sobą miały różne kolory. Liczba chromatyczna grafu G to minimalna ilość kolorów wymagana do pokolorowania grafu G.

Zaimplementuj algorytm znajdujący optymalne (używające minimalnej liczby kolorów) kolorowanie grafu G i tym samym obliczający liczbę chromatyczną G.

Wskazówka

Kolorowanie grafu można zrealizować przy pomocy prostego algorytmu zachłannego:

color = tablica przechowujaca kolory wierzcholkow jako liczby naturalne, poczatkowo same 0

for v in V:
  N = zbior sasiadow v
  used = {color[u] for u in N}
  c = najmniejszy kolor > 0 ktory nie wystepuje w zbiorze used
  color[v] = c

W ogólności takie kolorowanie używa większej liczby kolorów, niż jest to konieczne – kolorowanie nie jest optymalne. W przypadku grafów przekątniowych można pokazać, że algorytm ten daje kolorowanie optymalne, jeśli kolorujemy wierzchołki w kolejności idealnej eliminacji (PEO) zwróconej przez LexBFS.

Zadanie 4

Dany jest nieskierowany graf przekątniowy G = (V,E). Pokrycie wierzchołkowe grafu G to zbiór wierzchołków S taki, że każda krawędź w E jest incydentna z jakimś wierzchołkiem z S, tj. co najmniej jeden z jej końców leży w S. Zbiór wierzchołków I jest niezależny, jeśli żadne dwa wierzchołki w I nie są połączone krawędzią. Zbiór I jest niezależny wtedy i tylko wtedy, gdy jego dopełnienie V-I jest pokryciem wierzchołkowym.

Zaimplementuj algorytm znajdujący rozmiar najmniejszego pokrycia wierzchołkowego w zadaym grafie G.

Wskazówka

Żeby znaleźć najmniejsze pokrycie wierzchołkowe, wystarczy znaleźć największy zbiór niezależny – szukane pokrycie będzie jego dopełnieniem. Zbiór niezależny można znaleźć przy pomocy prostego algorytmy zachłannego:

I = zbior pusty

for v in V:
  N = zbior sasiadow v
  if I oraz N sa rozlaczne:
    dodaj v do I

Podobnie jak w przypadku poprzedniego zadania, w ogólności taki algorytm nie znajduje największego zbioru niezależnego, ale jest tak w przypadku grafów przekątniowych, jeśli przeglądamy wierzchołki w kolejności odwrotnej do kolejności idealnej eliminacji (PEO) zwróconej przez LexBFS.

Algorytmy potrzebne do wykonania zadań

Algorytm LexBFS

Algorytm LexBFS działa podobnie jak zwykły BFS – przegląda wierzchołki grafu wszerz, przy czym kolejność w jakiej wierzchołki są odwiedzane spełnia pewien dodatkowy warunek. O ile BFS przez użycie kolejki jako następny do odwiedzenia wybiera dowolny nieodwiedzony wierzchołek którego poprzednik był odwiedzony najwcześniej, LexBFS dodatkowo rozstrzyga “remisy” porównując dla każdego nieodwiedzonego v zbiory wszystkich jego poprzedników (tj. wierzchołków połączonych z v które zostały już odwiedzone) i wybiera ten, którego zbiór poprzedników jest “leksykograficznie najmniejszy”.

Konkretnie – niech u, v będą nieodwiedzonymi jeszcze wierzchołkami, P(u), P(v) będą ich zbiorami poprzedników. Jeśli najwcześniej odwiedzony wierzchołek z P(u) był odwiedzony wcześniej niż najwcześniej odwiedzony wierzchołek z P(v), to P(u) jest leksykograficznie mniejszy niż P(v). Jeśli najwcześniej odwiedzone wierzchołki w obu zbiorach są równe, porównujemy drugie najwcześniej odwiedzone itd. Jeśli dojdziemy do momentu w którym jeden ze zbiorów się “skończy”, to ten drugi jest leksykograficznie mniejszy.

Realizacja

Algorytm odwiedzający wierzchołki w kolejności LexBFS (algorytm 2 z artykułu, lekko zmodyfikowany) działa następująco. Przechowujemy nieodwiedzone wierzchołki w liście zbiorów zbudowanej w taki sposób, że wierzchołki w dalszych zbiorach mają leksykograficznie mniejsze zbiory poprzedników. W każdej iteracji wybieramy do odwiedzenia dowolny wierzchołek v z ostatniego zbioru, usuwamy go z tego zbioru i uaktualniamy listę zbiorów.

Aby uaktualnić listę zbiorów, po kolei dla każdego zbioru X dzielimy go na dwa podzbiory – Y, który zawiera te elementy X które są sąsiadami nowo odwiedzonego wierzchołka v, oraz K – reszta X, tj. K = X - Y. Nowo stworzone zbiory wstawiamy do listy zamiast X w kolejności K, Y (czyli wierzchołki sąsiadujące z v będą odwiedzone wcześniej).

Na początku działania algorytmu zaczynamy od listy zawierającej jeden element – zbiór wszystkich wierzchołków. Aby zacząć przeglądanie grafu od wybranego wierzchołka v, wystarczy zamiast tego zacząć od listy z dwoma elementami – V - {v} oraz {v}.

Przykład

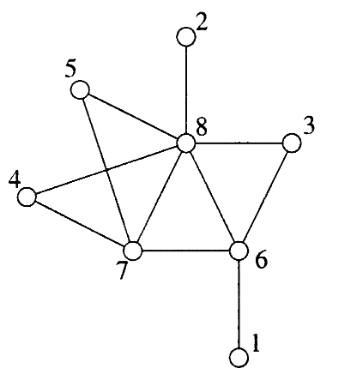

Prześledzimy działanie LexBFS na grafie poniżej (Fig. 5 z podlinkowanego artykułu).

Zacznijmy od wierzchołka 1 – w wyniku jego odwiedzenia pozostałe wierzchołki mają następujące zbiory poprzedników:

odwiedzone - 1
6 - {1}
2,3,4,5,7,8 - {}
lista - [{2,3,4,5,7,8}, {6}]

Tylko jeden element ma poprzednika, więc jego zbiór poprzedników jest leksykograficznie najmniejszy. Stąd, jako następny odwiedzimy wierzchołek 6:

odwiedzone - 1, 6
7,8,3 - {6}
2,4,5 - {}
lista - [{2,4,5}, {7,8,3}]

Następny zostanie odwiedzony zatem któryś z wierzchołków 7, 8, 3. Tutaj możemy wybrać dowolny – LexBFS nie narzuca kolejności w przypadku równych zbiorów poprzedników. Wybierzmy np. wierzchołek 8:

odwiedzone - 1, 6, 8
7,3    - {6,8}
2,5,4  - {8}
lista - [{2,4,5}, {7,3}]

Jako następny wierzchołek odwiedzony zostać musi 7 lub 3. Wybierzmy 3:

odwiedzone - 1, 6, 8, 3
7     - {6,8}
2,4,5 - {8}
lista - [{2,4,5}, {7}]

Kolejno odwiedzić należy 7:

odwiedzone - 1, 6, 8, 3, 7
2 - {8}
5 - {8, 7}
4 - {8, 7}
lista - [{2}, {4,5}]

Wierzchołki 2, 4 i 5 mają takiego samego najwcześniej występującego poprzednika, ale tylko 4 i 5 mają drugiego w kolejności poprzednika, ponadto jest on taki sam – stąd, odwiedzić musimy albo 4, albo 5. Wybierzmy 4:

odwiedzone - 1, 6, 8, 3, 7, 4
2 - {8}
5 - {8, 7}
lista - [{2}, {5}]

Jak wyżej, najwcześniejszy poprzednik jest taki sam, ale 5 ma drugiego poprzednika, zostanie zatem odwiedzony jako pierwszy:

odwiedzone - 1, 6, 8, 3, 7, 4, 5
2 - {8}
lista - [{2}]

W przypadku ostatniego wierzchołka nie mamy wyboru, ostateczna kolejnośc to

1, 6, 8, 3, 7, 4, 5, 2

Warto zauważyć, że LexBFS nie ustala kolejności odwiedzania wierzchołków jednoznacznie.

Kolejność idealnej eliminacji (Perfect Elimination Ordering)

Dla danego uporządkowania wierzchołków O = (v1, v2, …, vn) możemy sprawdzić, czy jest to kolejność idealnej eliminacji w następujący sposób (algorytm 3 w podlinkowanym artykule). Niech RN(v) będzie zbiorem sąsiadów v pojawiających się w O wcześniej niż v, zaś parent(v) niech będzie najpóźniej pojawiającym się elementem RN(v). Z definicji kolejności idealnej eliminacji, zbiór RN(v) + {v} powinien być kliką, więc w szczególności RN(v) poza parent(v) powinien zawierać się w RN(parent(v)).

Można pokazać, że jest to również warunek wystarczający. Jeśli v jest pierwszym wierzchołkiem dla którego zbiór RN(v) + {v} nie jest kliką, to istnieją w RN(v) wierzchołki x i y nie połączone krawędzią. Jako że parent(v) jest najpóźniejszym elementem RN(v), co najmniej jeden z nich – powiedzmy, że x – musi pojawiać się przed parent(v) (drugi albo pojawia się przed parent(v), albo jest to parent(v)). Jeśli x jest elementem RN(parent(v)), to x, y leżą w RN(parent(v)) + {parent(v)} które z założenia jest kliką (v jest pierwszym wierzchołkiem który łamie to założenie), więc muszą być połączone – sprzeczność. Stąd, x nie jest sąsiadem parent(v), ale jest sąsiadem v, a zatem RN(v) - {parent(v)} nie jest podzbiorem RN(parent(v)).

Żeby sprawdzić więc, czy zadany porządek jest kolejnością idealnej eliminacji, wystarczy dla każdego wierzchołka v policzyć RN(v) oraz parent(v), i sprawdzić czy zbiór RN(v) - {parent(v)} jest zawarty w RN(parent(v)).

Pomocne fragmenty kodu

Zbiory w Pythonie

Implementacja zbiorów w bibliotece standardowej Pythona pozwala na proste wykonywanie operacji teoriomnogościowych przy użyciu operatorów.

A = set()            # zbiór pusty
B = {1, 2, 3}        # zbiór z elementami 1, 2, 3
C = {2, 4, 5}

if A: ...            # zbiór pusty jest traktowany jako False
if B: ...            # zbiór niepusty - jako True

B | C                # suma zbiorów - {1, 2, 3, 4, 5}
B & C                # przecięcie zbiorów - {2}
B - C                # różnica zbiorów  - {1, 3}

A |= B, A &= B ...   # modyfikacja zbioru w miejscu

2 in B, 5 not in B   # przynależność do zbioru
{1, 3} <= B          # zawieranie - True

Więcej przykładów można znaleźć w dokumentacji.

Reprezentacja grafu

Wszystkie grafy używane w tym laboratorium są nieskierowane Bardzo pomocna w implementacji będzie reprezentacja oparta o listy, bądź zbiory sąsiedztwa – w wielu miejscach konieczne jest wykonanie pewnych operacji teoriomnogościowych (suma, przecięcie) z użyciem zbioru sąsiadów danego wierzchołka.

class Node:
  def __init__(self, idx):
    self.idx = idx
    self.out = set()              # zbiór sąsiadów

  def connect_to(self, v):
    self.out.add(v)

...

(V, L) = loadWeightedGraph(name)

G = [None] + [Node(i) for i in range(1, V+1)]  # żeby móc indeksować numerem wierzchołka

for (u, v, _) in L:
  G[u].connect_to(v)
  G[v].connect_to(u)

Testowanie porządku LexBFS

Jeśli v1, v2, …, vn jest jedną z możliwych kolejności, z jaką odwiedził wierzchołki grafu algorytm LexBFS, to spełniony jest następujący warunek:

Jeśli k < i < j są takie, że vk jest sąsiadem vj, ale nie jest sąsiadem vi, to istnieje również m < k takie, że vm jest sąsiadem vi, ale nie jest sąsiadem vj.

Można tej własności użyć do skonstruowania prostej funkcji sprawdzającej, czy kolejność zwrócona przez implementację LexBFS jest poprawna:

def checkLexBFS(G, vs):
  n = len(G)
  pi = [None] * n
  for i, v in enumerate(vs):
    pi[v] = i

  for i in range(n-1):
    for j in range(i+1, n-1):
      Ni = G[vs[i]].out
      Nj = G[vs[j]].out

      verts = [pi[v] for v in Nj - Ni if pi[v] < i]
      if verts:
        viable = [pi[v] for v in Ni - Nj]
        if not viable or min(verts) <= min(viable):
          return False
  return True

Proponowana kolejność prac

Pomocne pliki

W ramach laboratorium należy wykorzystać:
